阅读柱塞泵装配图,回答下列问题。
(1)柱塞泵主视图采用( ) 剖视。
(2)柱塞泵左视图采用 ( )处 局部 剖视。

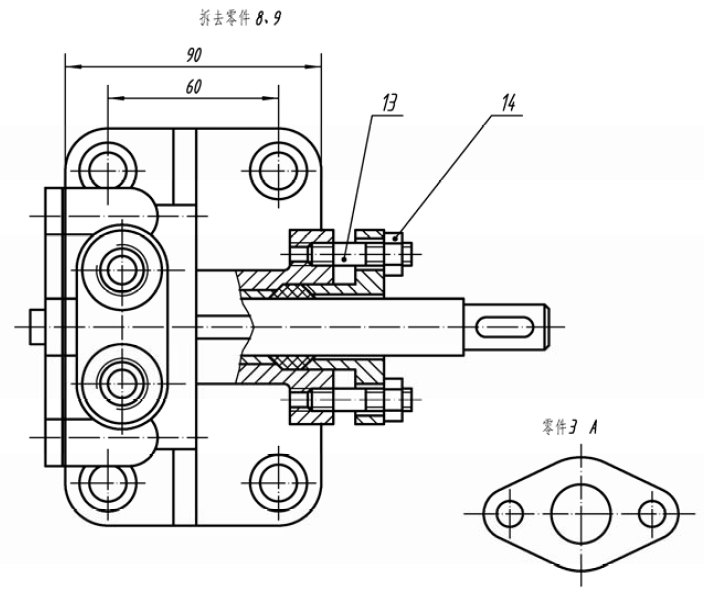

(3)柱塞泵主视图下方的图为 俯 视图,采用了局部 剖视和 ( )画法。
(4)该装配图中有( )处配合尺寸。
(5)该装配图中尺寸182、170、140 属于 ( )尺寸。
(6)该装配图中尺寸( )、60 属于 安装 尺寸。
(7)该装配图中尺寸44、55 属于 ( ) 尺寸。
(8)左视图中用细双点画线画出了 ( ) 和 柱塞 摆动的一个极限位置。

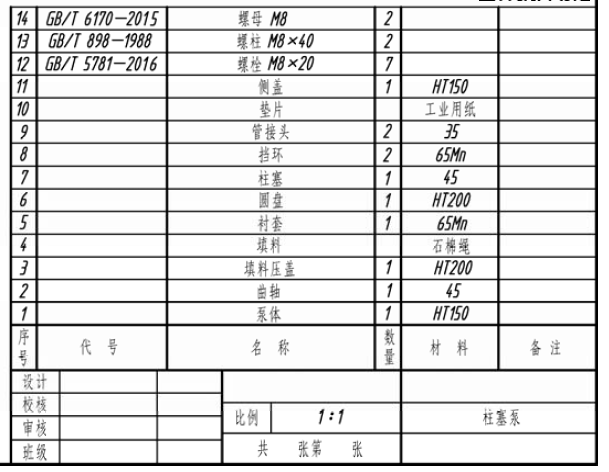

(9)侧盖(件11)与泵体(件1)用 ( )个 螺栓 联接。
(10)填料压盖(件3)与泵体(件1)用 ( ) 联接,用来压紧填料(件4)。填料起 密封 作用。
(11)泵体(件1)上设置了 ( ) 条肋板,用来增加强度。
(12)泵体(件1)上设置了 肋板,在主、左视图中分别用 ( )断面 图来表达肋板的断面 形状。
(13)管接头(件9)的顶部为 ( ) 形。
(14)解释φ25H8/f7 的含义:φ25 是 ( )尺寸 。
(15)解释φ25H8/f7 的含义:H是( )的基本偏差 。
(16)解释φ25H8/f7 的含义:f 是 ( )的基本偏差 。
(17)解释φ25H8/f7 的含义:8、7 是 ( ) 。
(18)解释φ25H8/f7 的含义:该配合属于 基( )制间隙 配合。
